CHAMBER

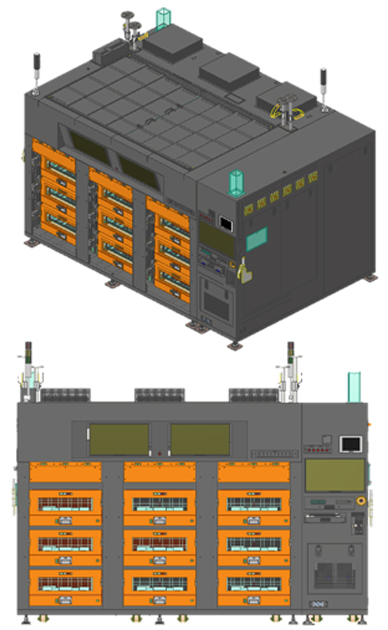

JST 챔버 용도 및 특장점
- 실장기내의 DIMM 검사시 온도 환경을 제공하는 챔버.
- 9 챔버의 개별 운영으로 다기능 검사 수행.
- 극저온/초고온/고 발열칩 대응 가능.
- I2C or I3C 통신을 이용한 Temp. Control 기능.
- 핸들러와 연동하여 Auto Door & Auto Operation 기능 보유.
- 챔버 전체에 대한 특허 보유.
실장 Test용
| ITEM | SPECIFICATION | |
|---|---|---|
| Construction | Chamber Quantity | 9 Chamber |
| Chamber Door | Auto Door, Auto Lock | |
| Dimension | W3200 x D2000 x H2200 | |
| Weight | 4,500kg | |
| Temperature | Operating Temp Range |
50℃~125℃ [Tair] 0℃~85℃ [Tjunction ] |
| Heat Load | 0.5 Kw x 9 Ch = 4.5 Kw | |
| Temp. Uniformity / Load | ±3.0℃ / 0.5 Kw | |
| Heating & Cooling Time |
-50℃ to 125℃ ≤ 88 min 125℃ to -50℃ ≤ 88 min |
|
| Communication Protocol | I2C / I3C / Ethernet | |
